1.電動インパルス加圧装置 IMP-E5

  • 本装置は、ACサーボモータで駆動するインパルス試験機用加圧装置です。
  • ACサーボモータ駆動方式のため油圧源が不要となり、省スペースです。 又、メンテナン スが不要となり省エネ装置となります。
  • 加圧は、正弦波・三角波・JIS波等が可能で、一般的なインパルス試験に応用できます。
  • 本装置は、RAMP機能があるため破裂試験に応用することも可能です。

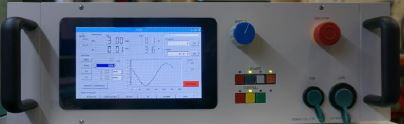

電動インパルス加圧装置パネル

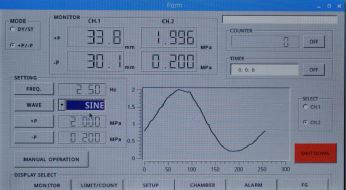

電動インパルス加圧装置パネルアップ

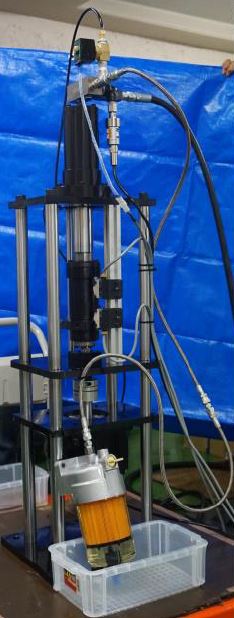

電動インパルス加圧装置全体像

加圧装置仕様
加圧方式:ACサーボモ-タ-駆動油圧ブースター式
モータ:中慣性3KW ACサーボモータ
駆動方式:ボールスクリュー式(BSリード 10mm)
推力:定格8.59KN(3.8MPa) 最大25.18KN(11.5MPa)
ストローク:100mm(P-P)
最大制御圧力:5MPa
最大吐出容量:200cc
最大吐出速度:定格33Cm/sec(726cc/sec), 最大50Cm/sec(1250cc/sec)
周波数範囲:静圧~120CPM
圧力設定範囲:0.5~5MPa
試験方式:封入加圧試験
加圧波形:正弦波・三角波・SAE(台形)波
試料台数:4台
コントローラ仕様
圧力検出器 : PG-50KU
デジタルサーボコントローラ : SSVC-001
コントローラ構成: 歪アンプ(STRA-001)
デジタルPID(SVCNT-002)
デジタルインターフェース(HYDC-001b): CPU(RCPU-001)
コントローラ機能: 信号発生(正弦波・三角波・SAE波)
圧力設定(+PEAK・-PEAK)
制御(デジタルPID圧力制御)
カウンタ(指定加圧回数で自動停止最大9,999,999回)
タイマ(指定試験時間で自動停止 最大 9999時間)
リミッタ(圧力変動を検出して自動停止)
自動給油(試験中油が不足した場合、ポンプを作動して自動給油を行います)

本仕様は、変更となる場合があります。
