2.電気サーボ式捩り試験機 ERT-5-180

  • 本装置は、ACサーボモータを使用した大容量捩じり試験機です。
  • ACサーボモータ式のため、最低限の消費電力で試験を行うことができます。
  • 又、油圧式と違い定期的なメンテナンスは、必要ありません。
  • 本装置は、繰返し疲労試験・静特性計測・破壊試験が出来ます。
  • オプションでコンピュータを接続することが可能です。 プログラムにより、自動耐久 試験及び静特性計測を行う事が出来ます。

電気サーボ式捩り試験機 ERT-5-180

本体仕様
外形寸法: 2883w×580d×945h
試料取付範囲: 0~1500mm
反力装置移動方法: 送りねじ式手動ハンドル操作
アクチュエータ方式: ACサーボモータ+減速機
減速機型式: EW200BR-L(減速比 150:1)
静的発生トルク: ±5KNm
動的発生トルク: ±3KNm
振幅: ±180°
最大速度: 97.3deg/sec
周波数範囲: DC~5Hz
加振波形: 正弦波・三角波・矩形波・ランプ゚波
制御: 角度制御・トルク制御
トルク検出器: TQ-5KNG16 (歪ゲージ式 5KNm)
角度検出器: モータ内蔵エンコーダ(29959pulse/revo)
コントローラ仕様
型式:VC-6100
外形寸法:480w×350d×150h
表示器:タッチパネル式 カラーLCD
制御方式:デジタルPID制御
制御信号:角度信号・トルク信号
加振方式:通常連続試験・周波数掃引試験ランプ試験
制御波形:正弦波・三角波・矩形波
周波数範囲:0~100Hz (試験可能周波数は、本体性能によります)
自動停止機能:インターオートリミッタ・カウンター・タイマー
インターフェイス:LAN・ワイヤレスLAN・USB
電源:AC100V 2A 50/60Hz

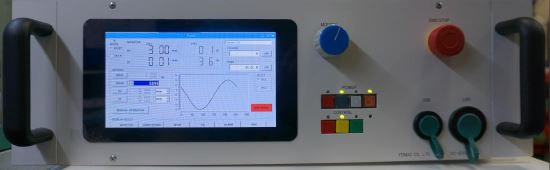

電気サーボ式捩り試験機コントローラパネルイメージ

ソフトウエアー仕様(オプション)

概要
本ソフトウエアは、疲労耐久試験機用ソフトウエアーです。
本ソフトウエアは、Windows 10及び7上で機能するGUI式ソフトウエアーです。
機能
振幅・周波数等を設定して、自動耐久試験が出来ます。
静特性試験が可能です。 試料のバネ定数を自動計測出来ます。
試験中の角度・トルク波形をグラフ表示することが出来ます。
設定データ及び計測データを保存・読出しする事が出来ます。
試験機の運転状況及びソフトの操作状況を、時間とともに記録します。 アラームで自動停止した 場合も、 停止原因・停止時刻・加振回数などを表示できます。

本仕様は、変更となる場合があります。
