5.内圧曲げ疲労試験機 S0105

概要

  • 本装置は、油圧アクチュエータを使用した小型プレス装置です。
  • 架台はキャスターが取り付けてあり、容易に移動が可能です。
  • 電源はAC100Vを使用しています。商用コンセントがあれば、どこでも使用可能です。
  • 油圧源のON/OFを自動的に制御することにより、目標荷重を長時間維持することが可能です。
  • 荷重フレームは高剛性に設計されており、加工材料に荷重を均等に与えることが出来ます。
  • ロードセルは容易に取り外すことが出来ます。

構成

  • 荷重フレーム 1式
  • アクチュエータ 1式
  • 油圧源 1式
  • 架台 1式
  • 制御回路 1式

内圧曲げ疲労試験機写真

各部の仕様

荷重フレーム
負荷板の厚みを100mmとし、加圧時の負荷版の歪みがちいさくなるように設計してあります。従って、加工材料に均等に圧力を与えられます。
加工材料を正確な位置に取り付けられるように、加工材料取付けトレーが付属しています。
  • 負荷板寸法:550×550×100mm
  • 柱:Φ60mm
  • 柱間隔:320mm
  • 負荷板最大開口高さ:110mm
  • 有効加工材料設置範囲:Φ520
  • 安全カバー:550×250×5mm透明ポリカーボネート開閉式
  • 安全装置:リミットスイッチ3箇所(安全カバーを開くと停止)
  • 加工材料設置トレー:320×320×5mm(挿入ハンドル付き)
アクチュエータ
スプリング復帰型の油圧アクチュエータです。供給圧力を開放するとスプリングの力で原点にもどります。
  • 形式:E50S10
  • 外形寸法:Φ125×220mm(ロッドが引き込んだ状態)
  • 重量:19㎏
  • 取り付けネジ:M125P2mm
  • 最大出力:510KN(51TON)
  • ストローク:100mm
  • 加圧速度:4.09㎝/min(0.68mm/sec)
  • ロッド径:Φ85mm
  • 受圧面積:70.88C㎡
  • 最大供給圧力:72MPa
  • 作動油供給口:B-6JG 油圧カプラー
油圧減
アクチュエータ駆動用の油圧供給装置です。
  • 形式:GH1/2-E
  • 電動機:AC100V50Hz0.4KW4P
  • 吐出圧力:72MPā(720㎏/c㎡)最大
  • 吐出量:0.29Lit/min
  • タンク容量:8Lit(有効5Lit)
  • 外形寸法:240×240×435mm
  • 重量:41㎏
  • 付属品:アクチュエータ接続用油圧ホース
架台
装置を設置する台車型の架台です。キャスターが取り付けられていて、移動が容易に可能です。
脱着式のハンドルが付属しています。
  • 外形寸法:1200×600×180mm(ハンドルを除く)
  • ハンドル:1台付属(前後どちらでも取り付け可能)
  • キャスター:固定2台ブレーキ付自在2台付属

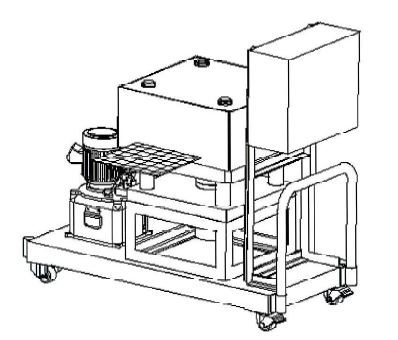

内圧曲げ疲労試験機骨子図

本仕様は、変更となる場合があります。
