PCD-430A

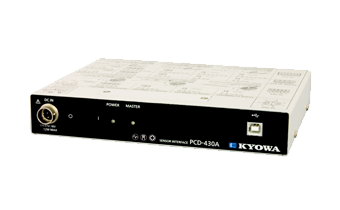

データ収録処理器・レコーダーPCD-430A

総合仕様

測定チャネル数
4
同期運転
最大4台16チャネルまで
サンプリング
サンプリング周波数 : 最大10kHz(10kHzで4台16チャネル同時サンプリング)
AD変換器分解能
24-bit
設定値の保持
レンジ,平衡調整値等を内部不揮発性メモリに記憶
TEDS機能
TEDSセンサからの読み込み(入力アダプタ:UI-10A,UI-11Aのみ)
チャネル名称の書き込み機能有り(製造社IDが共和の場合)
インタフェース
USB2.0(HighSpeed準拠,USB3.0ポートでも動作可能)
使用温湿度範囲
0~40℃,20~85%RH(結露しないこと)
耐振性
±29.42m/s2(3G),5~200Hz(各軸12サイクル,10分/サイクル)
電源
DC11~16V
コネクタ型式:RM12BRD-4PH(ヒロセ電機株式会社製)
消費電流
0.9A以下(DC12V)
外形寸法
210(W)×35(H)×157.5(D)mm(突起部含まず)
質量
約750g
EMC指令
EN61326-1(クラスA)
RoHS指令
EN50581

ひずみ測定モード

測定対象
ひずみゲージ,ひずみゲージ式変換器
適合ゲージ抵抗
1ゲージ法(2線式,3線式):120Ω
2ゲージ法,4ゲージ法:120Ω~1kΩ
入力形式
平衡差動入力
ブリッジ電源
AC2Vrms
ゲージ率
2.00固定
平衡調整範囲
抵抗:±2%(±10000×10-6(10の-6乗)ひずみ)以内
容量:5000pF以内
平衡調整方式
抵抗:純電子式オートバランス方式
容量:CST方式(自動追尾)
非直線性
±0.1%FS以内
測定レンジ
200,500,1000,2000,5000,10000,20000×10-6(10の-6乗)ひずみの7段
精度:±0.5%FS以内
応答周波数範囲
DC~200Hz,偏差±10%以内
ローパスフィルタ
伝達特性 : 2次バタワース型
カットオフ周波数 : 10,30,100HzおよびFLATの4段
カットオフ点の振幅比 : -3±1dB
減衰特性 : (-12±1)dB/oct.
安定度
温度
零点:±0.2×10-6(10の-6乗)ひずみ/℃
感度:±0.05%/℃
時間
零点:±0.5×10-6(10の-6乗)ひずみ/8h
感度:±0.15%/8h
絶縁耐圧
入力-筐体間 AC250V,1分間

電圧測定モード

測定対象
電圧
入力形式
不平衡入力
測定レンジ
1,2,5,10,20,50Vの6段
精度:±0.2%FS以内
応答周波数範囲
DC~1kHz,偏差-3~+1dB以内
ハイパスフィルタ
カットオフ周波数 : 0.2Hz,OFFの2段
ローパスフィルタ
伝達特性 : 2次バタワース型
カットオフ周波数 : 10,30,100,300Hz,およびFLATの5段
カットオフ点の振幅比 : -3±1dB
減衰特性 : (-12±1)dB/oct.
安定度
温度
零点:±0.008%FS/℃
感度:±0.02%/℃
時間
零点:±0.03%FS/8h
感度:±0.1%/8h
付属品
UI-16
USBケーブルN-38(1m)
ダイナミックデータ集録ソフトウェア DCS-100A

PCD-430A付属品(UI-16)についての詳細

在庫状況、料金については、お見積りをお出しします。お見積は無料です。

レンタル中の破損については

  • 修理可能 → 実費にて
  • 修理不可能 → 定価の6割のみ

当社規定により、ご負担いただきます。
