4.電気式疲労試験機 EDT-25-200(500)(電気式小型試験機)

  • 本装置は、小型軽量な卓上型の電動疲労試験機です。
  • 動力は、小型ACサーボモータを使用してきます。
  • 電源は、AC100Vのみです。
  • オプションでコンピュータを接続することが可能です。プログラムにより、自動耐久試験を行う事が出来ます。

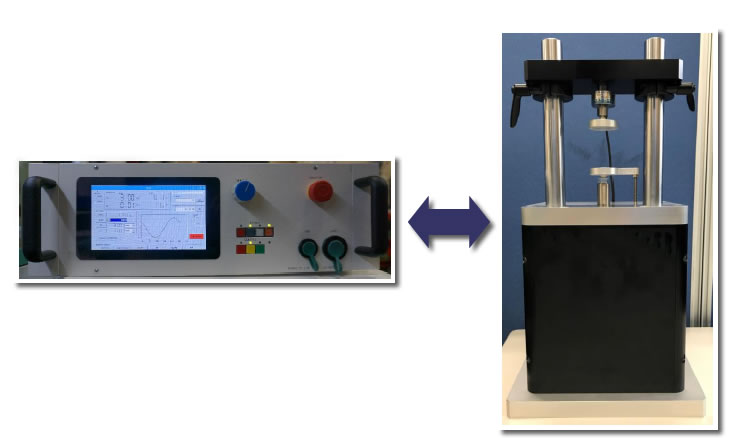

電気式疲労試験機

本体仕様
型式:EDT-25-200(500)
本体外形寸法:230w×210d×440h
試料取付範囲:80mm最大
クロスビーム:手動昇降・手動クランプ
出力:±200N(±500N)
ストローク:±25mm
周波数範囲:DC~30Hz
最大速度:20cm/sec
加振波形:正弦波・三角波・矩形波
荷重検出器:歪ゲージ式ロードセル
変位検出器:作動トランス式変位検出器
電源:AC100V3A(5A)50/60Hz

(カッコ)内の数値は、500N仕様

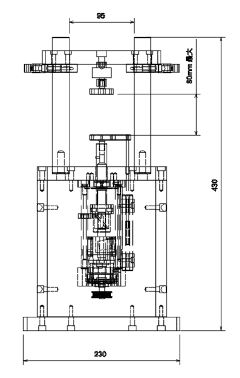

電気式疲労試験機設計骨子図

コントローラ仕様
型式:VC-6100
外形寸法:480w×350d×150h
表示器:タッチパネル式カラーLCD
制御方式:デジタルPID制御
制御信号:変位信号・荷重信号
加振方式:通常連続試験・周波数掃引試験・ランプ試験
制御波形:正弦波・三角波・矩形波
周波数範囲:0~100Hz(試験可能周波数は、本体性能によります)
自動停止機能:オートリミッタ・カウンター・タイマー
インターフェース:LAN・ワイヤレスLAN・USB
電源:AC100V2A50/60Hz

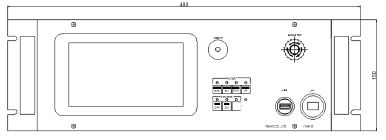

電気式疲労試験機コントローラ画面

ソフトウエアー仕様(オプション)

概要
本ソフトウエアは、耐久試験機用ソフトウエアーです。
本ソフトウエアは、Windows 7上で機能するGUI式ソフトウエアーです。
機能
振幅・周波数等を設定して、自動耐久試験が出来ます。
静特性試験が可能です。試料のバネ定数を自動計測出来ます。
試験中の変位・荷重波形をグラフ表示することが出来ます。
設定データ及び計測データを保存・読出しする事が出来ます。
試験機の運転状況及びソフトの操作状況を、時間とともに記録します。アラームで自動停止した場合も、停止原因・停止時刻・加振回数などを表示できます。

本仕様は、変更となる場合があります。
